基于Conv1D的光谱分类模型（一维序列分类）

前段时间天池出了个天文数据挖掘竞赛——LAMOST光谱分类（将对应的光谱识别为4类中的一类），虽然没有奖金，但还是觉得挺有意思，所以就报名参加了。做了一段时间，成绩自我感觉还可以，然而最后我却忘记了（或者说根本就没留意到）初赛最后两天还有一步是提交新的测试集结果，然后就没有然后了，留下了一个未竟的模型，可谓“出师未捷身先死”，还是被自己弄死的～

天文数据挖掘大赛——天体光谱智能分类

后来跟其他参赛选手讨论了一下，发现其实我的这个模型还是不错的。当时我记得初赛第一名的成绩是0.83+，而我当时的成绩是0.82+，排名大概是第4、5左右，而且据说很多分数在0.8+的队伍都已经使用了融合模型，而我这0.82+的成绩仅仅是单模型的结果～在平时的群聊中发现也有不少朋友在做一维序列分类模型，而光谱分类本质上也就是一个一维的序列分类，所以分享一下模型，估计对相关朋友会有一定的参考价值。

模型 #

事实上也不是什么特别的模型，就是普通的一维卷积加残差，对于熟悉图像处理的朋友，这实在是再普通不过的结构了。

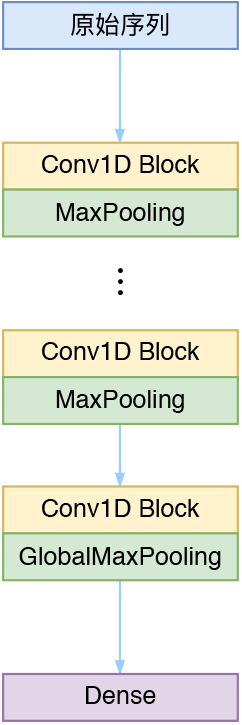

光谱识别的CNN模型

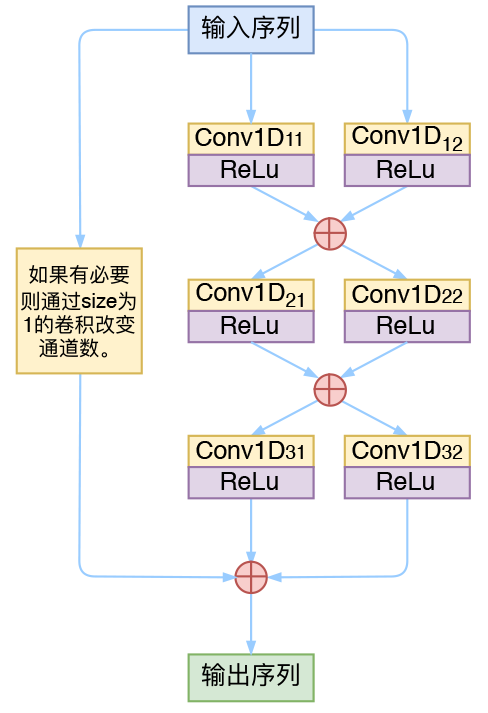

光谱CNN的Block结构图

其中每个Conv1D Block的形式如右图，具体参数请看下面的代码即可。

原理 #

在这里顺便说一下为什么可以用CNN来做。

适用于CNN的特征应该要满足局部相关性，也就是特征之间的关联主要体现在局部上，并且由局部延伸到整体，显然图像、音频都是满足这个特性的，所以目前主流的图像和音频识别模型都用CNN来做。

而对于光谱序列，其实相当于一个函数图像（2600个点），如下图。它也是局部相关性的，所以我们用CNN来解决，当然用LSTM等RNN模型也并非不可以，但是RNN无法并行，对于这样的长序列是难以忍受的。而为了使用一维卷积，我们需要将序列转化为$2600\times 1$的格式。此外，我们了解到人眼识别光谱是靠识别发射线和吸收线的，简单来看这就是差分比较大的特征，而为了识别出这类特征，我们所有的池化都是用最大池化，并且激活函数也只用relu［因为relu(x)=max(x,0)。］。

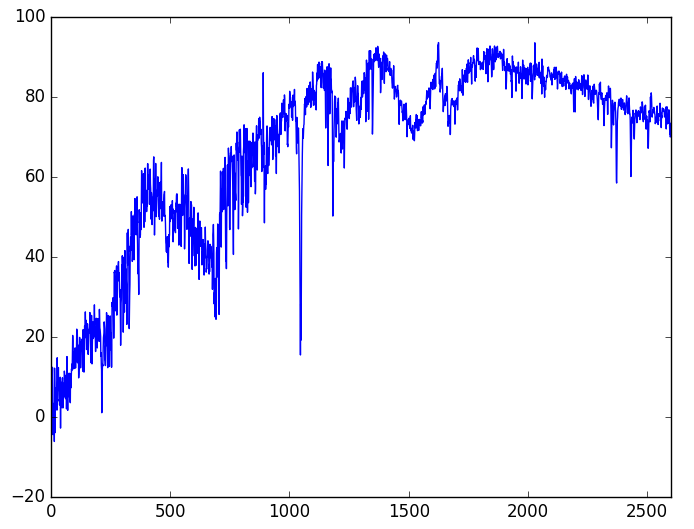

光谱参考例子

此外，由于这种序列到比较长（长达2600维），因此采用了一些trick：用到了膨胀卷积，并且Block数尽可能多，每一个Block后面都加一个池化来降维。

训练 #

在给出训练代码之前，先讲一下训练过程。

大赛的评测指标是marco f1 score，也就是每一类都算出一个F1，然后将4类的f1值平均。一般来说，F1值都是不可导的，所以marco f1 score也不可导，无法直接用来做loss。但是我们可以写出marco f1 score（的相反数）的近似公式：

def score_loss(y_true, y_pred):
    loss = 0
    for i in np.eye(4):
        y_true_ = K.constant([list(i)]) * y_true
        y_pred_ = K.constant([list(i)]) * y_pred
        loss += 0.5 * K.sum(y_true_ * y_pred_) / K.sum(y_true_ + y_pred_ + K.epsilon())
    return - K.log(loss + K.epsilon())

其中y_true是目标的one hot分布，而y_pred则是预测的每一类的概率。咋看之下可能不好理解，读者需要理解F1的计算公式，然后将F1的计算公式表达为one hot输入的计算格式，才能逐步理解它。

为了达到这个评测指标最优，我先用adam优化器（学习率为0.001）和普通的分类交叉熵将模型训练到最优，然后改用score_loss并将学习率降低为0.0001继续训练模型到最优。这些过程在代码中都有体现。直接用marco f1 score作为loss训练却不会收敛，这是一件比较奇怪的事情～

代码 #

下面是参考代码，确实没有什么特别的。如果有问题，欢迎留言讨论。

#! -*- coding: utf-8 -*-

import numpy as np
import os,glob
import pandas as pd
import json
import keras.backend as K
from keras.callbacks import Callback
from keras.utils import to_categorical
from tqdm import tqdm
np.random.seed(2018)


# 数据读取。
# 光谱的存储方式为一个txt存一个样本，txt里边是字符串格式的序列
# 对于做其他序列分类的读者，只需要知道这里就是生成序列的样本就就行了
class Data_Reader:
    def __init__(self):
        self.labels = pd.read_csv('../first_train_index_20180131.csv')
        self.label2id = {'star':0, 'unknown':1, 'galaxy':2, 'qso':3}
        self.id2label = ['star', 'unknown', 'galaxy', 'qso']
        self.labels['type'] = self.labels['type'].apply(lambda s: self.label2id[s])
        self.labels = dict(zip(self.labels['id'], self.labels['type']))
        if os.path.exists('../train_data.json'): # 读取保存好的数据
            print 'Found. Reading ...'
            self.train_data = json.load(open('../train_data.json'))
            self.valid_data = json.load(open('../valid_data.json'))
            self.nb_train = len(self.train_data)
            self.nb_valid = len(self.valid_data)
        else: # 如果还没有保存好，则直接从原始数据构建
            print 'Not Found. Preparing ...'
            self.data = glob.glob('../train/*.txt')
            np.random.shuffle(self.data)
            self.train_frac = 0.8
            self.nb_train = int(self.train_frac*len(self.data))
            self.nb_valid = len(self.data) - self.nb_train
            self.train_data = self.data[:self.nb_train]
            self.valid_data = self.data[self.nb_train:]
            json.dump(self.train_data, open('../train_data.json', 'w'))
            json.dump(self.valid_data, open('../valid_data.json', 'w'))
        self.input_dim = len(self.read_one(self.train_data[0]))
        self.fracs = [0.8, 0.1, 0.05, 0.05] # 每个batch中，每一类的采样比例
        self.batch_size = 160 # batch_size
        for i in range(4):
            self.fracs[i] = int(self.fracs[i]*self.batch_size)
        self.fracs[0] = self.batch_size - np.sum(self.fracs[1:])
    def read_one(self, fn):
        return np.array(json.loads('[' + open(fn).read() + ']'))
    def for_train(self): # 生成训练集
        train_data = [[], [], [], []]
        for n in self.train_data:
            train_data[self.labels[int(n.split('/')[2].split('.')[0])]].append(n)
        print 'Samples:',self.fracs
        Y = np.array([0]*self.fracs[0] + [1]*self.fracs[1] + [2]*self.fracs[2] + [3]*self.fracs[3])
        Y = to_categorical(np.array(Y), 4)
        while True:
            X = []
            for i in range(4):
                for n in np.random.choice(train_data[i], self.fracs[i]):
                    X.append(self.read_one(n))
            X = np.expand_dims(np.array(X), 2)/100.
            yield X,Y
            X = []
    def for_valid(self): # 生成验证集
        X,Y = [],[]
        for n in self.valid_data:
            X.append(self.read_one(n))
            Y.append(self.labels[int(n.split('/')[2].split('.')[0])])
            if len(X) == self.batch_size or n == self.valid_data[-1]:
                X = np.expand_dims(np.array(X), 2)/100.
                Y = to_categorical(np.array(Y), 4)
                yield X,Y
                X,Y = [],[]


D = Data_Reader()

from keras.layers import *
from keras.models import Model
import keras.backend as K

def BLOCK(seq, filters): # 定义网络的Block
    cnn = Conv1D(filters*2, 3, padding='SAME', dilation_rate=1, activation='relu')(seq)
    cnn = Lambda(lambda x: x[:,:,:filters] + x[:,:,filters:])(cnn)
    cnn = Conv1D(filters*2, 3, padding='SAME', dilation_rate=2, activation='relu')(cnn)
    cnn = Lambda(lambda x: x[:,:,:filters] + x[:,:,filters:])(cnn)
    cnn = Conv1D(filters*2, 3, padding='SAME', dilation_rate=4, activation='relu')(cnn)
    cnn = Lambda(lambda x: x[:,:,:filters] + x[:,:,filters:])(cnn)
    if int(seq.shape[-1]) != filters:
        seq = Conv1D(filters, 1, padding='SAME')(seq)
    seq = add([seq, cnn])
    return seq

#搭建模型，就是常规的CNN加残差加池化
input_tensor = Input(shape=(D.input_dim, 1))
seq = input_tensor

seq = BLOCK(seq, 16)
seq = MaxPooling1D(2)(seq)
seq = BLOCK(seq, 16)
seq = MaxPooling1D(2)(seq)
seq = BLOCK(seq, 32)
seq = MaxPooling1D(2)(seq)
seq = BLOCK(seq, 32)
seq = MaxPooling1D(2)(seq)
seq = BLOCK(seq, 64)
seq = MaxPooling1D(2)(seq)
seq = BLOCK(seq, 64)
seq = MaxPooling1D(2)(seq)
seq = BLOCK(seq, 128)
seq = MaxPooling1D(2)(seq)
seq = BLOCK(seq, 128)
seq = Dropout(0.5, (D.batch_size, int(seq.shape[1]), 1))(seq)
seq = GlobalMaxPooling1D()(seq)
seq = Dense(128, activation='relu')(seq)

output_tensor = Dense(4, activation='softmax')(seq)

model = Model(inputs=[input_tensor], outputs=[output_tensor])
model.summary()

# 定义marco f1 score的相反数作为loss
def score_loss(y_true, y_pred):
    loss = 0
    for i in np.eye(4):
        y_true_ = K.constant([list(i)]) * y_true
        y_pred_ = K.constant([list(i)]) * y_pred
        loss += 0.5 * K.sum(y_true_ * y_pred_) / K.sum(y_true_ + y_pred_ + K.epsilon())
    return - K.log(loss + K.epsilon())

# 定义marco f1 score的计算公式
def score_metric(y_true, y_pred):
    y_true = K.argmax(y_true)
    y_pred = K.argmax(y_pred)
    score = 0.
    for i in range(4):
        y_true_ = K.cast(K.equal(y_true, i), 'float32')
        y_pred_ = K.cast(K.equal(y_pred, i), 'float32')
        score += 0.5 * K.sum(y_true_ * y_pred_) / K.sum(y_true_ + y_pred_ + K.epsilon())
    return score

from keras.optimizers import Adam
model.compile(loss='categorical_crossentropy', # 交叉熵作为loss
              optimizer=Adam(1e-3),
              metrics=[score_metric])

try:
    model.load_weights('guangpu_highest.model')
except:
    pass


def predict():
    import time
    data = pd.read_csv('../first_test_index_20180131.csv')['id']
    data = '../test/' + data.apply(str) + '.txt'
    data = list(data)
    I,X,Y = [],[],[]
    for n in tqdm(iter(data)):
        X.append(D.read_one(n))
        I.append(int(n.split('/')[2].split('.')[0]))
        if len(X) == D.batch_size:
            X = np.expand_dims(np.array(X), 2)/100.
            y = model.predict(X)
            y = y.argmax(axis=1)
            Y.extend(list(y))
            X = []
    d = pd.DataFrame(list(zip(I, Y)))
    d.columns = ['id', 'type']
    d['type'] = d['type'].apply(lambda s: D.id2label[s])
    d.to_csv('result_%s.csv'%(int(time.time())), index=None, header=None)


if __name__ == '__main__':

    # 定义Callback器，计算验证集的score，并保存最优模型
    class Evaluate(Callback):
        def __init__(self):
            self.scores = []
            self.highest = 0.
        def on_epoch_end(self, epoch, logs=None):
            R,T = [],[]
            for x,y in D.for_valid():
                y_ = model.predict(x)
                R.extend(list(y.argmax(axis=1)))
                T.extend(list(y_.argmax(axis=1)))
            R,T = np.array(R),np.array(T)
            score = 0
            for i in range(4):
                R_ = (R == i)
                T_ = (T == i)
                score += 0.5 * (R_ * T_).sum() / (R_.sum() + T_.sum() + K.epsilon())
            self.scores.append(score)
            if score >= self.highest: # 保存最优模型权重
                self.highest = score
                model.save_weights('guangpu_highest.model')
            json.dump([self.scores, self.highest], open('valid.log', 'w'))
            print '            score: %f%%, highest: %f%%'%(score*100, self.highest*100)

    evaluator = Evaluate()

    # 第一阶段训练
    history = model.fit_generator(D.for_train(),
                                  steps_per_epoch=500,
                                  epochs=50,
                                  callbacks=[evaluator])

    model.compile(loss=score_loss, # 换一个loss
                  optimizer=Adam(1e-4),
                  metrics=[score_metric])

    try:
        model.load_weights('guangpu_highest.model')
    except:
        pass

    # 第二阶段训练
    history = model.fit_generator(D.for_train(),
                                  steps_per_epoch=500,
                                  epochs=50,
                                  callbacks=[evaluator])
